| उत्पत्ति के प्लेस: | जिआंगसु चीन |
|---|---|
| ब्रांड नाम: | AIPREL |
| प्रमाणन: | IOS,CE,CCS,DNV |
| मॉडल संख्या: | प्लेट बाष्पीकरण हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | मानक गत्ते का डिब्बा |
| प्रसव के समय: | 1-2 सप्ताह |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| गारंटी: | 12 महीने | शर्त: | नया |
|---|---|---|---|
| अधिकतम काम का दबाव: | 3.0MPa | आवेदन: | एचवीएसी, मरीन, हीट ट्रांसफर, तरल से तरल और वाष्प से तरल, बीयर |
| प्लेट सामग्री: | SS304 / SS316 / SS316L / टाइटेनियम / ALLOY C276 | फ्रेम सामग्री: | कार्बन स्टील, सीएस / एसएस |
| हाई लाइट: | स्टीम शेल और ट्यूब हीट एक्सचेंजर,प्लेट शेल हीट एक्सचेंजर |
||

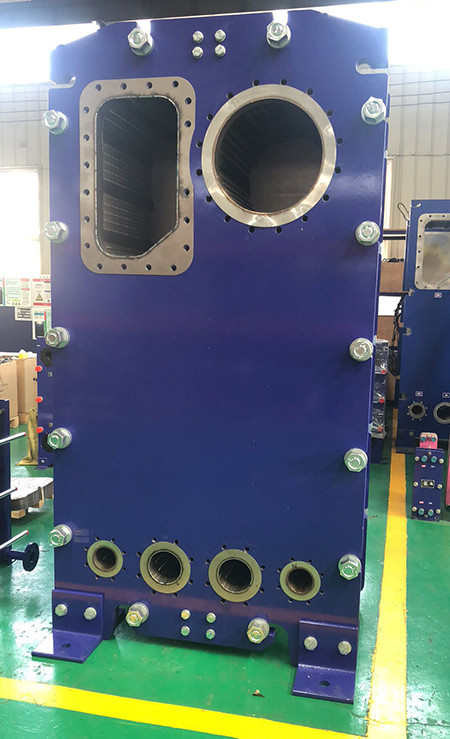

अपशिष्ट जल उपचार के लिए फिल्म प्लेट बाष्पीकरण हीट एक्सचेंजर भाप गिरना
प्लेट हीट एक्सचेंजर एक नई प्रकार की उच्च दक्षता वाला हीट एक्सचेंजर है जो नालीदार धातु की चादरों की एक श्रृंखला से बना है।प्लेटों के बीच एक पतली आयताकार चैनल बनता है, जिसके माध्यम से तरल, तरल और वाष्प के बीच गर्मी विनिमय प्राप्त किया जा सकता है।
ट्यूब हीट एक्सचेंजर्स की तुलना में प्लेट हीट एक्सचेंजर्स के लाभ:
1. कुशल और ऊर्जा की बचत: इसकी गर्मी हस्तांतरण गुणांक 3000-4500kcal / m2ºC * h है, जो शेल और ट्यूब हीट एक्सचेंजर्स की तुलना में 3-5 गुना अधिक है।
2. कॉम्पैक्ट संरचना: एक ही क्षेत्र और हीट एक्सचेंज के साथ प्लेट हीट एक्सचेंजर शेल और ट्यूब हीट एक्सचेंजर का केवल 1/5 है।
3. साफ करने के लिए आसान, इकट्ठा करने और जुदा करने के लिए आसान है।
4. लंबे समय से सेवा जीवन: प्लेट हीट एक्सचेंजर स्टेनलेस स्टील या टाइटेनियम मिश्र धातु प्लेटों द्वारा दबाया जाता है, जो विभिन्न जंग मीडिया का विरोध कर सकता है, और रबर पैड को वसीयत में बदला जा सकता है।
5. मजबूत अनुकूलन क्षमता: प्लेट हीट एक्सचेंजर प्लेट एक स्वतंत्र घटक है, आवश्यकताओं के अनुसार जोड़ा या घटाया जा सकता है, विभिन्न, प्रक्रिया आवश्यकताओं की एक किस्म के लिए लागू किया जा सकता है।
6. कोई तरल क्रॉसिंग नहीं: प्लेट हीट एक्सचेंजर की सीलिंग नाली एक डिस्चार्ज चैनल से सुसज्जित है, और सभी प्रकार के माध्यम की मिलीभगत नहीं होगी।
प्लेट बाष्पीकरण एक नया प्रकार का उच्च दक्षता वाला बाष्पीकरण है जो नालीदार धातु शीट की एक श्रृंखला से इकट्ठा किया जाता है।चादरों के बीच एक पतली आयताकार चैनल बनता है, और एक पतली फिल्म वाष्पीकरण बनाने के लिए चादरों के माध्यम से गर्मी को स्थानांतरित किया जाता है।वाष्पीकृत घोल को बाष्पीकरण करने वाले में तेजी से गर्म किया जाता है और वाष्पीकरण किया जाता है और वाष्पीकरण तरल को ऊपर ले जाएगा, जिससे ताप विनिमय दीवार की सतह के साथ एक तरल फिल्म का निर्माण होगा, जिससे तरल एक तरल फिल्म में गर्म सतह के माध्यम से प्रवाहित होता है, तेजी से वाष्पीकरण होता है। वाष्पीकरण, जिससे हीटिंग छोटा हो जाता है।निवास का समय वाष्पीकरण प्रभाव को बढ़ाता है और इसमें उच्च गर्मी हस्तांतरण गुणांक, उच्च वाष्पीकरण शक्ति और कम संपर्क समय की विशेषताएं होती हैं।
डिजाइन सिद्धांत
प्लेट बाष्पीकरण मुख्य रूप से बढ़ते-बढ़ते बाष्पीकरण की अर्ध-वेल्डिंग तकनीक पर आधारित होते हैं।सामग्री एक चैनल में सील के साथ वाष्पित हो जाती है, जबकि भाप हीटिंग माध्यम वेल्डेड चैनलों में संघनित होता है।समाधान को प्लेट के नीचे से इंजेक्ट किया जाता है।उत्पाद तात्कालिक भाप की एक बड़ी मात्रा की कार्रवाई के तहत प्लेट की दीवार के साथ ऊपर की ओर बहता है।
आवेदन:
| साज सामान | आवेदन |
| SUS304 SUS316L | स्वच्छ पानी, नदी का पानी, खाद्य तेल, खनिज तेल |
| ती | समुद्र का पानी, खारा पानी, नमक |
| हैडलॉय मिश्र धातु | केंद्रित सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड |
| निकल | उच्च तापमान और उच्च एकाग्रता कास्टिक सोडा |
| साज सामान | आवेदन | काम कर रहे अस्थायी |
| एनबीआर | पानी, समुद्र का पानी, खनिज तेल, नमक का पानी | -15-130 ℃ |
| बीएनबीआर | उच्च तापमान खनिज तेल, उच्च तापमान पानी | 15-140 ℃ |
| ईपीडीएम | गर्म पानी, भाप, अम्ल, क्षार | -25-150 ℃ |
| विटन ／ फ्लोरीन रबर | मजबूत एसिड, क्षार, खनिज तेल, तेल और ईंधन तेल, आदि। | 5-200 ℃ |
| नियोप्रिन | एसिड, क्षार, खनिज तेल, कम आणविक भार स्निग्ध हाइड्रोकार्बन | 35-130 ℃ |
| सिलिकॉन रबड़ | उच्च तापमान और कुछ संक्षारक मीडिया | 65-200 ℃ |
प्लेट हीट एक्सचेंजर निर्माता का परिचय:
