औद्योगिक कंडेनसर प्लेट हीट एक्सचेंजर लाइट मशीनरी अपशिष्ट जल प्रसंस्करण

प्रकाश मशीनरी अपशिष्ट जल प्रसंस्करण के लिए प्लेट प्रकार संघनित्र

परिचालन सिद्धांत

प्लेट हीट एक्सचेंजर उच्च प्रभावी हीट एक्सचेंजर का एक प्रकार है जो दो प्लेटों के बीच गर्मी को स्थानांतरित करने के लिए धातु की प्लेटों का उपयोग करता है, ऐसे क्षेत्रों में रसायनों, धातु विज्ञान, पेट्रोलियम, पावर स्टेशन, कृषि रसायनों, कागज बनाने, फार्मेसी, एयर-कंडीशनर, के रूप में इस्तेमाल किया जा सकता है बीयर, पेय, और जैविक परियोजना।गैसकेट फॉर्म प्रवाह चैनल के साथ हीट ट्रांसफर प्लेट से जुड़ा हुआ है और द्रव को बाहर रिसाव नहीं करने के लिए कार्य करता है। हीट ट्रांसफर प्लेट की संख्या तरल पदार्थ की मात्रा, द्रव के भौतिक गुणों, दबाव ड्रॉप के अनुसार निर्धारित की जाती है। थर्मल स्थिति।

प्लेट कंडेनसर के क्या फायदे हैं?

1. उच्च दक्षता और ऊर्जा की बचत: शेल और ट्यूब हीट एक्सचेंजर की गर्मी दक्षता की तुलना में 3 से 5 गुना अधिक है।

2, कॉम्पैक्ट संरचना: प्लेट हीट एक्सचेंजर प्लेट्स को अन्य हीट एक्सचेंजर प्रकारों की तुलना में बारीकी से व्यवस्थित किया जाता है, प्लेट हीट एक्सचेंजर में फर्श की जगह और स्थान कम होता है।

3. साफ करने के लिए आसान और जुदा: प्लेट हीट एक्सचेंजर बोल्ट दबाना द्वारा दबाना प्लेट दबाना, तो यह जुदा और इकट्ठा करने के लिए सुविधाजनक है।

4, लंबे समय से सेवा जीवन: प्लेट हीट एक्सचेंजर स्टेनलेस स्टील या टाइटेनियम मिश्र धातु प्लेट से बना है, संक्षारक मीडिया की एक किस्म का विरोध कर सकते हैं, रबर पैड को इच्छा पर प्रतिस्थापित किया जा सकता है, और आसानी से स्थापित किया जा सकता है, disassembled और मरम्मत की जा सकती है।

5. अनुकूलनशीलता: प्लेट हीट एक्सचेंजर प्लेट एक स्वतंत्र घटक है, जिसे आवश्यकताओं के अनुसार बढ़ाया या घटाया जा सकता है, और इसके विभिन्न रूप हैं;इसे विभिन्न प्रक्रियाओं की विभिन्न आवश्यकताओं पर लागू किया जा सकता है।

प्लेट कंडक्टर एक प्रकार का प्लेट हीट एक्सचेंजर है।

प्लेट कूलर मुख्य रूप से दो भागों से बना होता है: एक फ्रेम और एक प्लेट।विभिन्न सामग्रियों से बने शीट्स को विभिन्न प्रकार के अपघर्षक साधनों द्वारा विभिन्न आकृतियों के गलियारों में दबाया जाता है और माध्यम के प्रवाह पथ के लिए चादरों के चारों कोनों में कोणीय छेद बनाए जाते हैं, चादरों की परिधि और कोने के छेद को सील कर दिया जाता है। एक रबर गैसकेट।फ़्रेम एक निश्चित दबाने वाली प्लेट, एक जंगम दबाने वाली प्लेट, ऊपरी और निचले गाइड छड़ और क्लैंपिंग बोल्ट से बना होता है।प्लेट कूलर का उपयोग प्लेट को एक निश्चित दबाव में शानदार तरीके से माउंट करने के लिए किया जाता है।बीच में टाइट प्लेट, मूवेबल प्रेसिंग प्लेट, और फिर क्लैंपिंग बोल्ट से जकड़े।विभिन्न चादरों के बीच एक पतली आयताकार चैनल बनता है, और आधा चादरों के माध्यम से हीट एक्सचेंज किया जाता है।पारंपरिक शेल-एंड-ट्यूब कूलर की तुलना में, गर्मी हस्तांतरण गुणांक समान प्रवाह प्रतिरोध और पंप बिजली की खपत के तहत बहुत अधिक है, और लागू सीमा के भीतर ट्यूब कूलर को बदलने की प्रवृत्ति है।

डिजाइन सिद्धांत

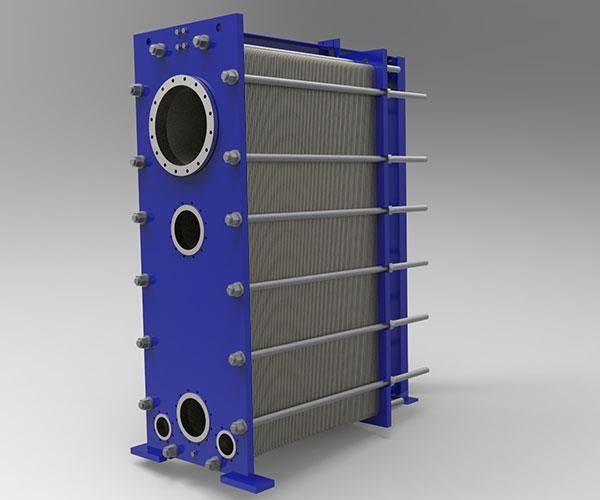

एक प्लेट कंडेनसर एक कंडेनसर है जो निर्वात स्थितियों के तहत वाष्पीकरण या आसवन प्रणाली के आधार पर संघनक भाप के लिए विकसित किया जाता है।सेमी-वेल्डिंग तकनीक पर आधारित प्लेट कंडेनसर में विशेष प्लेट पैक और गास्केट होते हैं।ठंडा माध्यम को गैसकेट के साथ एक चैनल में गर्म किया जाता है, और वेल्ड चैनल में भाप को संघनित किया जाता है।भाप में एक बड़ा इनलेट और एक छोटा घनीभूत आउटलेट है।

अनुशंसित अनुप्रयोग

प्लेट कंडेनसर मुख्य रूप से एक वाष्पीकरण या आसवन प्रणाली में भाप के संघनन के रूप में एक प्लेट बाष्पीकरण के साथ प्रयोग किया जाता है।उदाहरण के लिए, सिरप 3-प्रभाव वाष्पीकरण प्रणाली में भाप का संघनन, रस 3-प्रभाव वाष्पीकरण प्रणाली में भाप का संघनन, और इथेनॉल उद्योग में इथेनॉल एकाग्रता के बहु-प्रभाव वाष्पीकरण प्रणाली में भाप का संघनन। और जैसे।प्लेट कंडेनसर का उपयोग उच्च ताप विनिमय प्रभाव, कम इनपुट लागत और सुविधाजनक रखरखाव संचालन के कारण अधिक से अधिक संक्षेपण अवसरों में किया जाता है।
