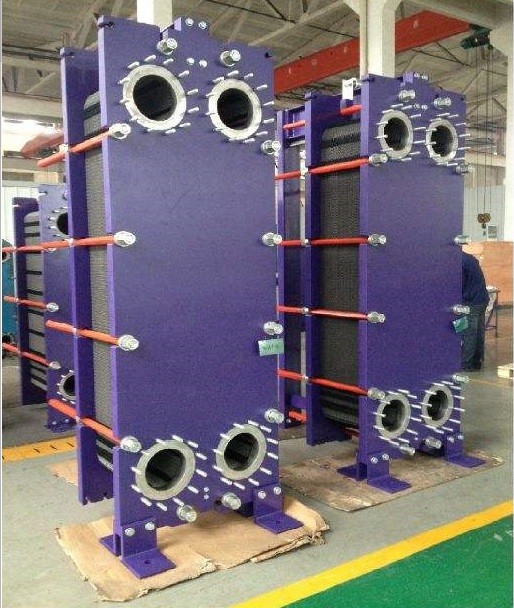

एसएस सेमी वेल्डेड पीएचई टाइटेनियम गैस्केटेड फ्लैट प्लेट कॉम्पैक्ट आकार को साफ करना आसान है

औद्योगिक एसएस सेमी वेल्डेड प्लेट हीट एक्सचेंजर, टाइटेनियम गैस्केटेड फ्लैट प्लेट हीट एक्सचेंजर

संविदा आकार

उच्च दक्षता के परिणामस्वरूप, कम हीट ट्रांसफर क्षेत्र की आवश्यकता होती है, जिसके परिणामस्वरूप अन्य प्रकार के हीट एक्सचेंजर्स का उपयोग करके उसी ड्यूटी के लिए बहुत कम हीट एक्सचेंजर की आवश्यकता होगी।आमतौर पर एक प्लेट हीट एक्सचेंजर को एक ट्यूब और शेल हीट एक्सचेंजर द्वारा आवश्यक 20-40% स्थान के बीच की आवश्यकता होती है।

करीब का तापमान

· वही विशेषताएं जो प्लेट हीट एक्सचेंजर को इसकी उच्च दक्षता प्रदान करती हैं, इससे नजदीकी दृष्टिकोण तापमान तक पहुंचना संभव हो जाता है जो विशेष रूप से गर्मी वसूली और पुनर्जनन अनुप्रयोगों में महत्वपूर्ण है।0.5 ° C का अनुमानित तापमान संभव है।

एक इकाई में कई कर्तव्य

· प्लेट हीट एक्सचेंजर को अतिरिक्त कनेक्शन के साथ सरल विभक्त प्लेटों या अधिक जटिल विभक्त फ़्रेमों से अलग करके वर्गों में बनाया जा सकता है।यह एक हीट एक्सचेंजर या गर्मी में एक तरल पदार्थ को गर्म करने, पुनर्जीवित करने और ठंडा करने के लिए संभव बनाता है और एक ही शीतलन या हीटिंग स्रोत के साथ कई तरल पदार्थों को ठंडा करता है।

की संरचना सेमी वेल्डेड प्लेट हीट एक्सचेंजर:

इस उत्पाद को विशेष रूप से प्रशीतन उद्योग, अर्ध-वेल्डेड प्लेट हीट एक्सचेंजर (अमोनिया बाष्पीकरण), अमोनिया चलने वाले वेल्डिंग चैनल, शीतलक (कैल्शियम क्लोराइड समाधान, ग्लाइकोल, आदि) के लिए डिज़ाइन किया गया है, गैस्केट चैनल लेते हैं, यह संरचना केवल साइड चैनल सुनिश्चित करती है विश्वसनीय सीलिंग अमोनिया, और दोनों लाभ वियोज्य।एक अन्य वाष्प पर भी लागू होता है - तरल चरण परिवर्तन गर्मी और तरल होता है - चरण परिवर्तन के बिना तरल और उच्च गर्मी अनुप्रयोगों की सुरक्षा आवश्यकताएं।

लेजर सेमी वेल्डिंग हीट एक्सचेंजर का उपयोग उस स्थिति में किया जाता है जहां गैसकेट का उपयोग मूल विशेष स्थिति में नहीं किया जा सकता है या सुरक्षा आवश्यकताएं अपेक्षाकृत अधिक हैं।
लेजर वेल्डिंग का उपयोग विशेष सामग्री के एक तरफ किया जाता है, जिसमें उच्च सफाई की आवश्यकता होती है।दूसरा पक्ष गैसकेट के रूप में है।आधे वेल्डेड हीट एक्सचेंजर का प्रदर्शन पूरी तरह से प्लेट हीट एक्सचेंजर के अनुरूप है, सिवाय इसके कि एक तरफ गैसकेट की स्थिति लेजर वेल्डेड है।

प्लेट हीट एक्सचेंजर डिजाइन चयन:

(1) ठंड और गर्म मीडिया के भौतिक पैरामीटर, जैसे पीएच, क्लोराइड सामग्री, चिपचिपाहट, घनत्व, थर्मल चालकता, विशिष्ट गर्मी, आदि।
(2) ठंडे और गर्म मीडिया के इनलेट और आउटलेट तापमान।
(३) ठंड या गर्म माध्यम का प्रवाह या उनमें से किसी एक का प्रवाह।
(4) ठंड और गर्म मध्यम दबाव हानि आवश्यकताओं।
(5) प्लेट हीट एक्सचेंजर्स की आंतरिक विशेषताएं, जैसे प्लेट सामग्री, सील गैसकेट सामग्री, आदि

लाभ

- वियोज्य प्लेट के सभी फायदे शामिल हैं

- विशेष सामग्री चैनल लेजर वेल्डिंग को गोद लेती है

- सीलिंग रिंग सीआर या पीटीएफई गैसकेट सामग्री

- एक साइड वेल्डिंग की उच्च स्थिरता और सुरक्षा

- पूर्ण वेल्ड की तुलना में अधिक कुशल और वियोज्य

1. आवेदन:

• शीट सामग्री और आवेदन का परिचय:

  सामग्री	आवेदन
  SUS304 / SUS316L	शुद्ध पानी, नदी का पानी, खाद्य तेल, खनिज तेल
  टाइटेनियम / पाल स्टेडियम	समुद्र का पानी, खारा पानी, नमकीन पदार्थ
  हैडलॉय अलॉय / सी -276	केंद्रित सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड
  नी / निकेल	उच्च तापमान और उच्च एकाग्रता कास्टिक सोडा



  गैसकेट की सामग्री और संचालन की स्थिति:

  सामग्री	आवेदन	वर्किंग टेम्परेचर
  एनबीआर	पानी, समुद्र का पानी, खनिज तेल, नमक का पानी	-15-130℃
  एचएनबीआर	उच्च तापमान खनिज तेल, उच्च तापमान पानी	15-140℃
  EPDM / HEPDM	पानी, गर्म पानी, भाप, अम्ल, क्षार, कास्टिक	-25-150℃
  विटन ／ फ्लोरीन रबर	मजबूत एसिड, मजबूत क्षार, खनिज तेल, तेल और ईंधन तेल, आदि	५-२००℃
  नियोप्रिन	एसिड, क्षार, खनिज तेल, कम आणविक भार स्निग्ध हाइड्रोकार्बन	35-130℃
  सिलिकॉन रबड़	उच्च तापमान और कुछ संक्षारक वातावरण	65-200 रु℃

•

• प्लेट हीट एक्सचेंजर निर्माता का परिचय:



  Aiprel हीट एक्सचेंजर्स, हीट एक्सचेंजर्स एक्सेसरीज, मैन्युफैक्चरिंग, सेल्स और सर्विस में माहिर है।
  हम एक वास्तविक मूल पीएचई निर्माता हैं जिसके सभी घटक हमारे अपने कारखाने और पूर्ण अंत उत्पादों में उत्पादित किए जाते हैं।
  हम ISO9001 पारित किया: 2000 गुणवत्ता प्रणाली प्रमाणन, ISO14001: 2004 पर्यावरण प्रणाली गुणवत्ता प्रमाणन।हमारी पंजीकृत पूंजी 50.00 मिलियन है, और RMB 200 मिलियन से अधिक का वार्षिक राजस्व है।

  100,000 से अधिक वर्ग मीटर के सभी विनिर्माण संयंत्रों के साथ, 20,000 से अधिक हीट एक्सचेंजर्स का उत्पादन और हीट एक्सचेंजर सहायक उपकरण का निर्माण, हमें दुनिया के सबसे बड़े हीट एक्सचेंज उपकरण और सहायक उपकरण निर्माताओं में से एक बनाता है।

  हम विभिन्न ब्रांड उत्पादों के लिए विशिष्ट प्रतिस्थापन भागों का उत्पादन भी कर सकते हैं।प्रतिस्थापन गास्केट और प्लेटें ALFA, GEA, APV, Viacrb, Sondex, SWEP, Funke, Hisaka, Sigma, Accessen, आदि के लिए उपयुक्त हैं।2012 में, Aiprel ने प्लेट हीट एक्सचेंजर्स, रासायनिक सफाई, परीक्षण, नवीकरण और अन्य सेवाओं के रखरखाव के लिए अपने हीट एक्सचेंजर सर्विस सेंटर की स्थापना की।इसके अलावा, Aiprel एक वैश्विक हीट एक्सचेंजर सेवा विशेषज्ञ बनने और कहीं भी किसी भी समय ग्राहकों का जवाब देने के लिए वैश्विक सेवा नेटवर्क को तैनात कर रहा है।
