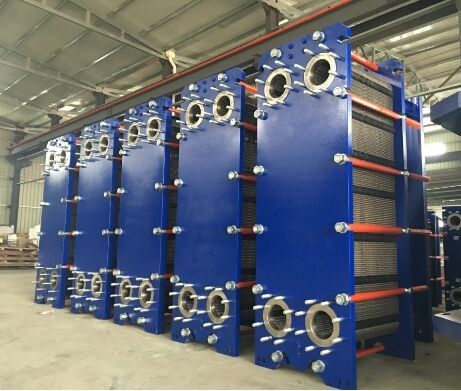

NBR गैसकेट 316L 3.0MPa प्लेट फ्रेम हीट एक्सचेंजर

रासायनिक उद्योग और प्रशीतन के लिए व्यावसायिक विनिर्माण प्लेट हीट एक्सचेंजर अर्थशास्त्री

प्लेट हीट एक्सचेंजर में दो तरल पदार्थों के पारित होने के लिए पोरथोल के साथ नालीदार धातु प्लेटों का एक पैकेट होता है, जिसके बीच गर्मी हस्तांतरण होगा।प्लेट पैक को एक फिक्स फ्रेम प्लेट और एक जंगम दबाव प्लेट के बीच इकट्ठा किया जाता है और बोल्ट को कसकर संकुचित किया जाता है।प्लेटों को एक गैसकेट के साथ लगाया जाता है जो इंटर प्लेट चैनल को सील करता है और तरल पदार्थ को वैकल्पिक चैनलों में निर्देशित करता है।प्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुणों, दबाव ड्रॉप और तापमान कार्यक्रम द्वारा निर्धारित की जाती है।प्लेट गलियारे द्रव अशांति को बढ़ावा देते हैं और अंतर दबाव के खिलाफ प्लेटों का समर्थन करते हैं।फ़्रेम प्लेट और प्रेशर प्लेट को एक ऊपरी ले जाने वाले बार से निलंबित कर दिया जाता है और एक निचले गाइडिंग बार द्वारा स्थित किया जाता है, दोनों को एक समर्थन स्तंभ पर तय किया जाता है।कनेक्शन फ़्रेम प्लेट में स्थित हैं या, यदि या तो या दोनों तरल पदार्थ इकाई के भीतर एक से अधिक पास फ्रेम और दबाव प्लेटों में बनाते हैं।

।

कुशल गर्मी हस्तांतरण
गैसकेटेड प्लेट और फ्रेम हीट एक्सचेंजर्स (GPHEs) एक छोटे पदचिह्न के साथ कॉम्पैक्ट उपकरण में कुशल गर्मी हस्तांतरण प्रदान करें - शेल और ट्यूब हीट एक्सचेंजर्स की तुलना में बहुत छोटा और अधिक कुशल।

लाभ:

अन्य प्रकार के हीट एक्सचेंजर की तुलना में, प्लेट हीट एक्सचेंजर्स का सतह क्षेत्र बड़ा होता है।वे कई पतली धातु की प्लेटों से मिलकर बने होते हैं।गैसकेट हीट ट्रांसफर प्लेट से जुड़ा हुआ है, जो प्रवाह प्रवाह चैनल के साथ है और द्रव को सील करने का कार्य करता है।विभिन्न सामग्रियों में अलग-अलग चैनल हैं और उनके संबंधित प्रवाह पथ में वैकल्पिक रूप से।वे बाहर लीक नहीं करेंगे।गर्मी हस्तांतरण प्लेट की संख्या तरल पदार्थ की मात्रा, द्रव के भौतिक गुणों, दबाव ड्रॉप और थर्मल स्थिति के अनुसार निर्धारित की जाती है।प्रत्येक प्लेट अधिकतम गर्मी हस्तांतरण क्षेत्र को बढ़ाने के लिए नालीदार है।

गैसकेट प्लेट हीट एक्सचेंजर की संरचना:

प्लेट हीट एक्सचेंजर हीट ट्रांसफर प्लेट, सीलिंग गैसकेट, कम्प्रेशन प्लेट, अप और डाउन गाइड बार, पिलर, ग्रिप बोल्ट और अन्य प्रमुख भागों द्वारा बनाया जाता है।

• शीट सामग्री और आवेदन का परिचय:

  सामग्री	आवेदन
  SUS304 / SUS316L	शुद्ध पानी, नदी का पानी, खाद्य तेल, खनिज तेल
  टाइटेनियम / पाल स्टेडियम	समुद्र का पानी, खारा पानी, नमकीन पदार्थ
  हैडलॉय अलॉय / सी -276	केंद्रित सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड
  नी / निकेल	उच्च तापमान और उच्च एकाग्रता कास्टिक सोडा



•

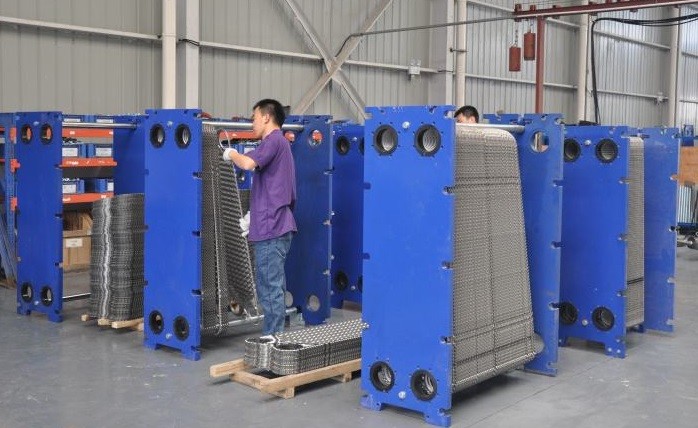

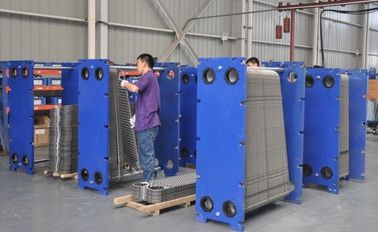

  100,000 से अधिक वर्ग मीटर के सभी विनिर्माण संयंत्रों के साथ, 20,000 से अधिक हीट एक्सचेंजर्स का उत्पादन और हीट एक्सचेंजर सहायक उपकरण का निर्माण, हमें दुनिया के सबसे बड़े हीट एक्सचेंज उपकरण और सहायक उपकरण निर्माताओं में से एक बनाता है।
