| उत्पत्ति के प्लेस: | जिआंगसु चीन |
|---|---|
| ब्रांड नाम: | Aiprel |
| प्रमाणन: | CE,CCS,ISO,DNV |
| मॉडल संख्या: | VT40 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| प्रसव के समय: | 1-2 सप्ताह |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| गारंटी: | 1 साल, 12 महीने, एक साल, 2 साल | शर्त: | नया |
|---|---|---|---|
| आवेदन: | हीटर भागों, ताप या शीतलन, हीट ट्रांसफर, एचवीएसी | संरचना: | प्लेट हीट एक्सचेंजर |
| वोल्टेज: | 220V / 380V / स्वनिर्धारित | वजन: | 5-500KG |
| अधिकतम काम का दबाव: | 1.0MPA | तरल प्रवाह दर: | मैक्स 50 एम 3 / एच |
| आयाम (एल * डब्ल्यू * एच): | स्वनिर्धारित | प्लेट सामग्री: | SS304 / SS316 / SS316L / टाइटेनियम / ALLOY C276 |
| हाई लाइट: | 1.0MPa हीट एक्सचेंजर गैसकेट,SS304 हीट एक्सचेंजर गैसकेट,380V हीट एक्सचेंजर गैसकेट |
||

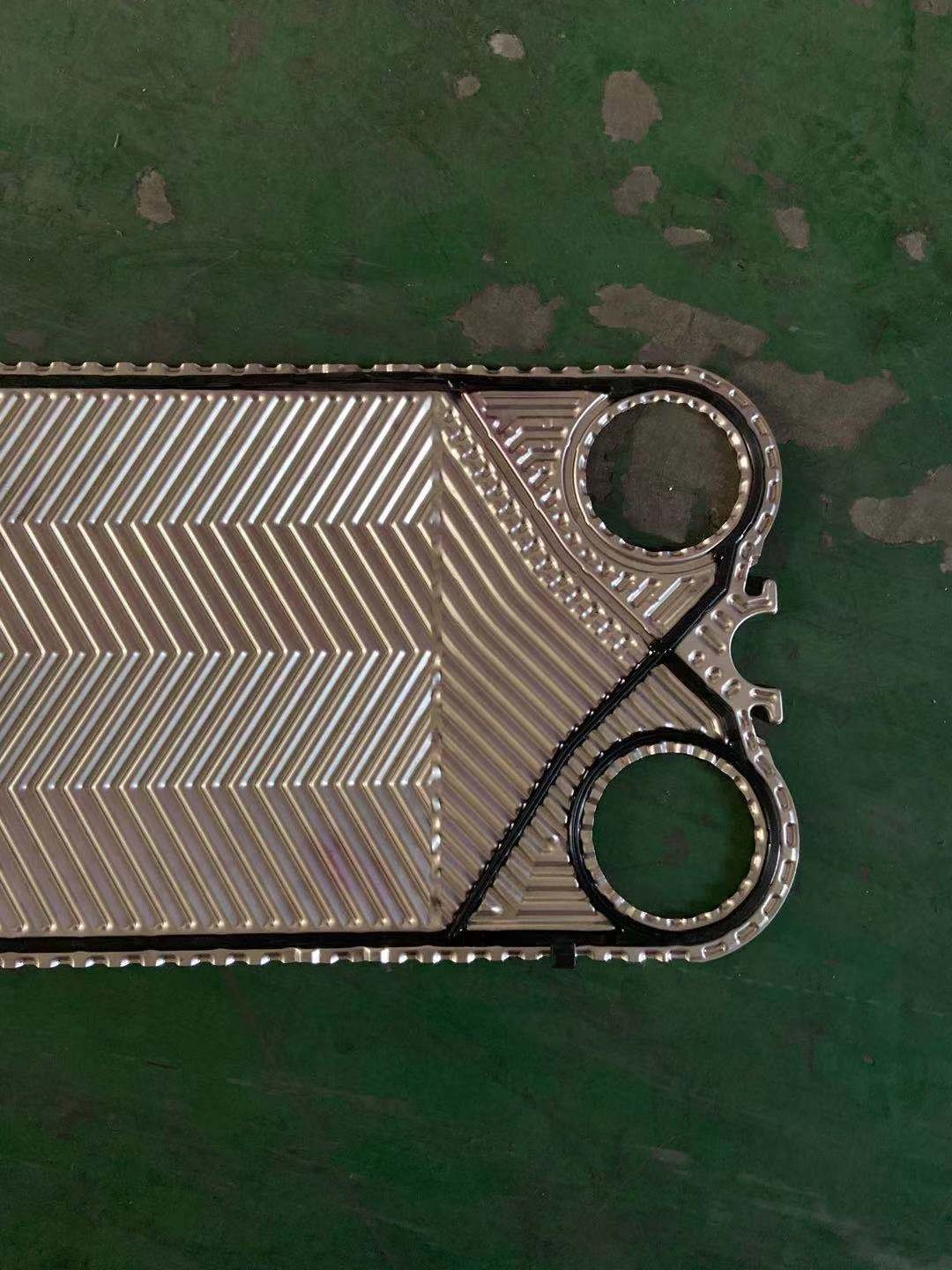

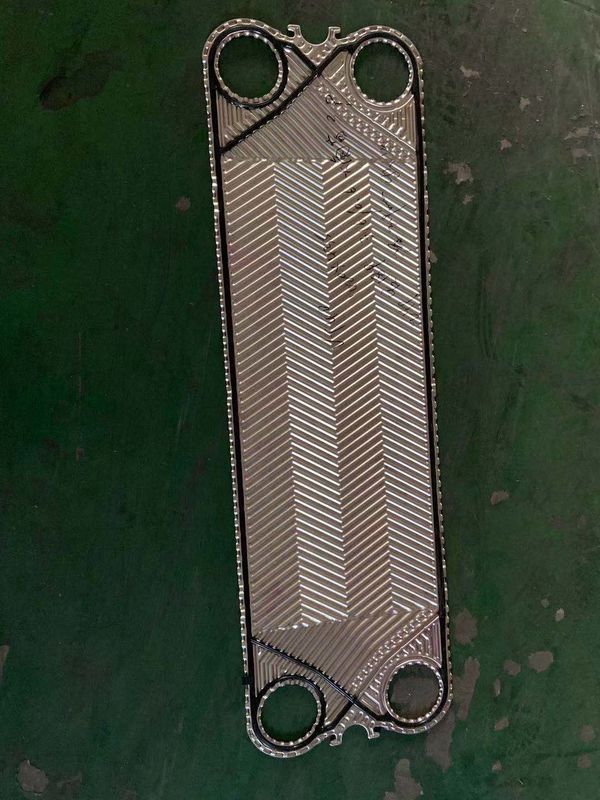

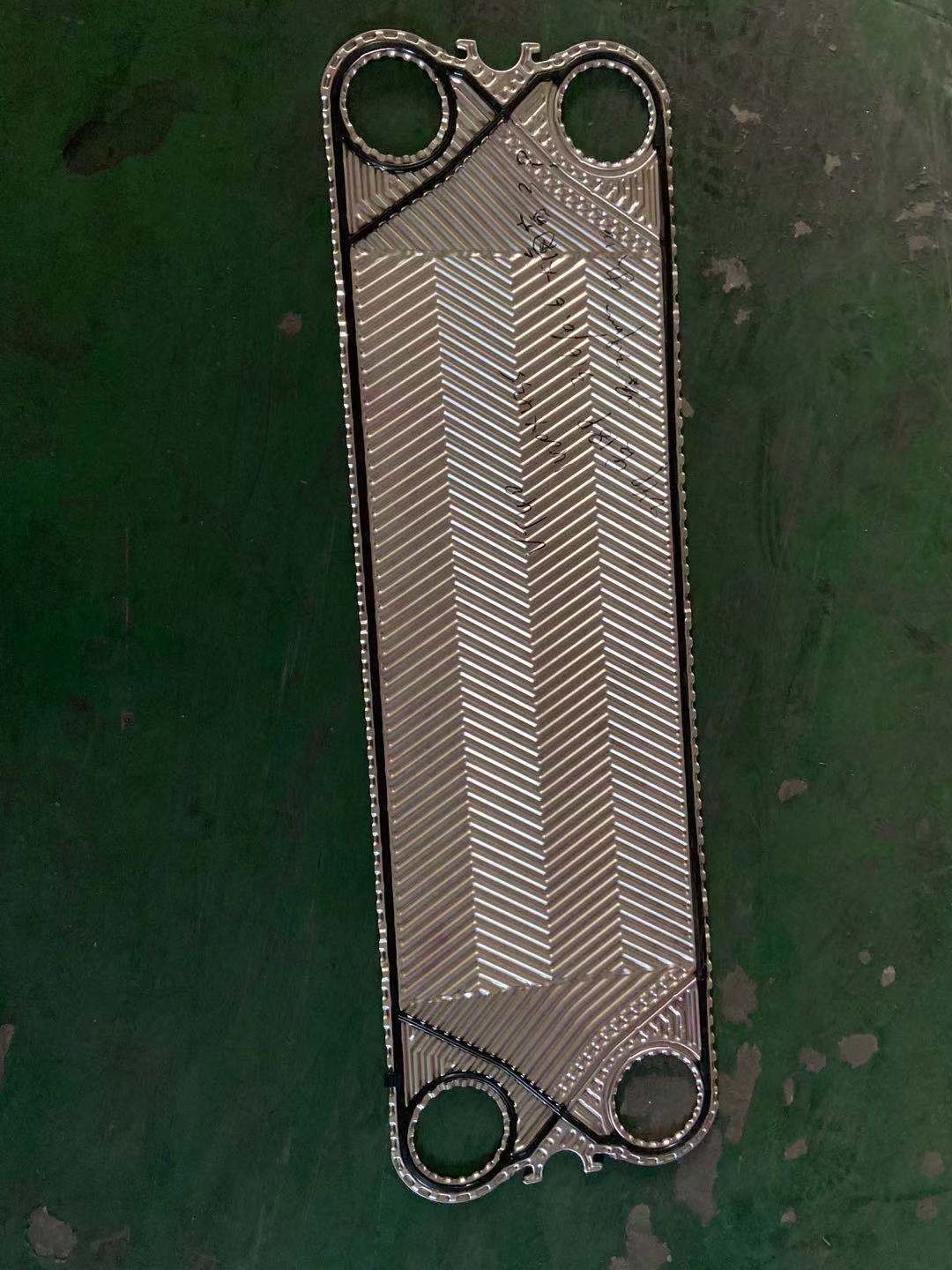

GEA VT20 / VT40 हीट एक्सचेंजर गैसकेट
नाम: हीट एक्सचेंजर गैसकेट
प्लेट हीट एक्सचेंजर में दो तरल पदार्थों के पारित होने के लिए पोरथोल के साथ नालीदार धातु प्लेटों का एक पैकेट होता है, जिसके बीच गर्मी हस्तांतरण होगा।प्लेट पैक को एक फिक्स फ्रेम प्लेट और एक जंगम दबाव प्लेट के बीच इकट्ठा किया जाता है और बोल्ट को कसकर संकुचित किया जाता है।प्लेटों को एक गैसकेट के साथ लगाया जाता है जो इंटर प्लेट चैनल को सील करता है और तरल पदार्थ को वैकल्पिक चैनलों में निर्देशित करता है।प्लेटों की संख्या प्रवाह दर, तरल पदार्थों के भौतिक गुणों, दबाव ड्रॉप और तापमान कार्यक्रम द्वारा निर्धारित की जाती है।प्लेट गलियारे द्रव अशांति को बढ़ावा देते हैं और अंतर दबाव के खिलाफ प्लेटों का समर्थन करते हैं।फ़्रेम प्लेट और प्रेशर प्लेट को एक ऊपरी ले जाने वाले बार से निलंबित कर दिया जाता है और एक निचले गाइडिंग बार द्वारा स्थित किया जाता है, दोनों को एक समर्थन स्तंभ पर तय किया जाता है।कनेक्शन फ़्रेम प्लेट में स्थित हैं या, यदि या तो या दोनों तरल पदार्थ इकाई के भीतर एक से अधिक पास फ्रेम और दबाव प्लेटों में बनाते हैं।
एक पेशेवर प्लेट हीट एक्सचेंजर प्लेट निर्माता और वितरक के रूप में, AIPREL GEA के अधिकांश प्लेट हीट एक्सचेंजर प्लेट और समान सामग्री, आकार और मॉडल के हीट एक्सचेंजर गैसकेट का उत्पादन कर सकता है।
|
ब्रांड / निर्माता
|
श्रृंखला
|
|
GEA
|
VT04P, VT10F, VT20, VT20C, VT20G, VT20P, VT40, VT40C, VT40G, VT40P, VT40M, VT80, VT80C, VT80G, VT80M, VT80P, VT402, VT405, VT805, VT130F, VT130K, VT1306, VT1309, VT180M, VT2508, NT10, NT50T, NT50X, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M, NT250L, NT350S, NT350L, NT500, N40, FA157, FA159, FA161, FA184NG, FA184WG, FA192NG, FA192WG, LWC100T, LWC150, CT187, CT189 |
| प्लेटलेट सामग्री | SS304, SS316, 254SMO, 904L, C276, टाइटेनियम, निकल, Incoloy825 |
| प्लेट की मोटाई | 0.5 मिमी, 0.6 मिमी, 0.7 मिमी, 0.8 मिमी, 1.0 मिमी |
| GASKET MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| गैसकेट ASSEMBLY | क्लिप ऑन, लॉक इन, फास्टेन, चिपके |
| फ्रेम सामग्री | कार्बन स्टील, स्टेनलेस स्टील, स्टेनलेस स्टील कोट |
| नोक | निकला हुआ किनारा, रबर डालने, धातु डालने, धागा, दबाना |
| कनेक्शन आकार | DN15 ~ DN500 |
| कनेक्शन मानक | Custiomized |
| रंग | Custiomized |
| आवेदन | एचवीएसी, पावर, सूगर, समुद्री, रासायनिक, आदि |
हीट एक्सचेंजर चयन और डिजाइन की अनिश्चितता के कारण प्रदर्शित मूल्य एक सीमा है।विवरण के लिए, कृपया ग्राहक सेवा से संपर्क करें।यदि आप पिछली अवधि में संवाद नहीं करते हैं, तो ग्राहक सेवा इसे स्वीकार नहीं कर सकती है।
लाभ:
अन्य प्रकार के हीट एक्सचेंजर की तुलना में, प्लेट हीट एक्सचेंजर्स का सतह क्षेत्र बड़ा होता है।वे कई पतली धातु की प्लेटों से मिलकर बने होते हैं।गैसकेट हीट ट्रांसफर प्लेट से जुड़ा हुआ है, जो प्रवाह प्रवाह चैनल के साथ है और द्रव को सील करने का कार्य करता है।विभिन्न सामग्रियों में अलग-अलग चैनल हैं और उनके संबंधित प्रवाह पथ में वैकल्पिक रूप से।वे बाहर लीक नहीं करेंगे।गर्मी हस्तांतरण प्लेट की संख्या तरल पदार्थ की मात्रा, द्रव के भौतिक गुणों, दबाव ड्रॉप और थर्मल स्थिति के अनुसार निर्धारित की जाती है।प्रत्येक प्लेट अधिकतम गर्मी हस्तांतरण क्षेत्र को बढ़ाने के लिए नालीदार है।
