| उत्पत्ति के प्लेस: | जिआंगसु चीन |
|---|---|
| ब्रांड नाम: | AIPREL |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | एम6एम |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | मानक कार्टन |
| प्रसव के समय: | 1-2 सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10,000 सेट |
| प्रकार: | पाल बांधने की रस्सी | आवेदन: | हीटर पार्ट्स, रेफ्रिजरेशन पार्ट्स, यूनिवर्सल व्हीकल, हीट एक्सचेंज, इंडस्ट्री हीटिंग प्रोसेस |
|---|---|---|---|
| गारंटी: | 1 साल | गैसकेट सामग्री: | ईपीडीएम, एनबीआर, एचईपीडीएम, एफकेडब्ल्यू, एचएनबीआर, एनबीआर-एचटी |
| प्लेट की मोटाई: | 0.5/0.6/0.8 मिमी, 1 मिमी, 0.5 मिमी से 0.7 मिमी उपलब्ध | अधिकतम दबाव: | 2MPa (20 बार) |
| मध्यम: | शुद्धता माध्यम, तेल, गैस, वायु, जल | ||
| हाई लाइट: | एपीडीएम हीट एक्सचेंजर सील,0.8 मिमी हीट एक्सचेंजर सील,एपीडीएम प्लेट हीट एक्सचेंजर घटकों पर क्लिप |
||

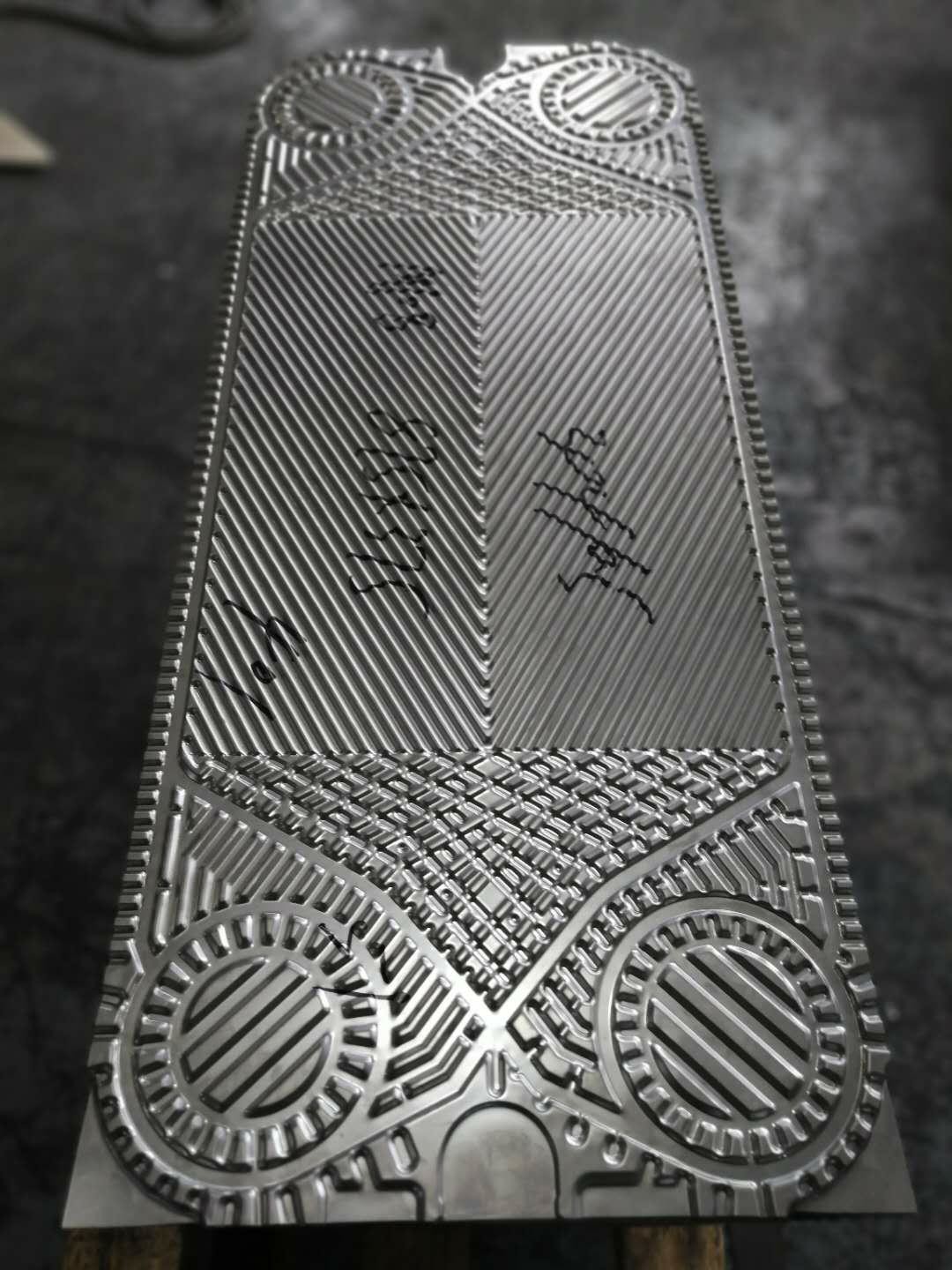

एक पेशेवर प्लेट हीट एक्सचेंजर प्लेट निर्माता और विक्रेता के रूप में, AIPREL अधिकांश समान सामग्री विनिर्देश प्लेट हीट एक्सचेंजर प्लेट और दूर के हीट एक्सचेंजर गैसकेट का उत्पादन कर सकता है, और सैकड़ों से अधिक एप्लिकेशन कंपनियों के लिए दूर वैकल्पिक भागों की सेवाएं प्रदान कर सकता है।
हम ALFA हीट एक्सचेंजर गास्केट और प्लेट प्रतिस्थापन की आपूर्ति करते हैं।नीचे के रूप में अल्फा मॉडल सूची।
| (अल्फा) | ||||||
| अल्फा सीरीज | प्लेट क्षेत्र (एम²) |
प्लेट की लंबाई (मिमी) |
प्लेट की चौड़ाई (मिमी) |
अनुदैर्ध्य केंद्र दूरी (मिमी) |
अनुप्रस्थ केंद्र दूरी (मिमी) |
व्यास (मिमी) |
| अल्फा M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| अल्फा M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| अल्फा M6-एम | 0.14 | 750 | 250 | 640 | 140 | 60 |
| अल्फा एम10-बी | 0.24 | 879 | 375 | 719 | 223 | 100 |
| अल्फा M10-एम | 0.22 | 879 | 375 | 719 | 223 | 100 |
| अल्फा M15-बी | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| अल्फा M15-एम | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| अल्फा M20-एम | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| अल्फा MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| अल्फा MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| अल्फा M30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| अल्फा CLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| अल्फा CLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| अल्फा CLIP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| अल्फा TS6-एम | 505 | 327 | 380 | 200 | 80 | |
| अल्फा TL6 | 1036 | 150 | ||||
| अल्फा TL10 | 1338 | 225 | ||||
| अल्फा TL10P | 1338 | 225 | ||||
| अल्फा टी20-बी | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| अल्फा टी20-बीडब्ल्यू | ||||||
| अल्फा टी20-एम | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| अल्फा टी20-मेगावाट | ||||||
| अल्फा टी20-पी | ||||||
| अल्फा TS20-एम | 0.283 | 900 | 625 | 698 | 363 | 195 |
| अल्फा T50M | ||||||
| अल्फा पी-01 | 431 | 126.5 | 357 | 60 | 32 | |
| अल्फा पी-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| अल्फा P5 | 0.14 | 800 | 325 | 55 | ||
| अल्फा P12 | ||||||
| अल्फा P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| अल्फा P14 | 1032 | 264 | ||||
| अल्फा P15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| अल्फा P16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| अल्फा P17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| अल्फा P20 | ||||||
| अल्फा P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| अल्फा P22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| अल्फा P22 क्लिप | 0.12 | 715 | 250 | 591 | 135 | 70 |
| अल्फा P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| अल्फा P30 | 630 | 122 | 570 | 50 | 25 | |
| अल्फा P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| अल्फा P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| अल्फा P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| अल्फा P41 | ||||||
| अल्फा पी45 | 1200 | 324 | ||||
| अल्फा P171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| अल्फा PAR01 | ||||||
| अल्फा PAR22 | ||||||
| अल्फा T200 | ||||||
| अल्फा P225 | ||||||
| अल्फा P252 | ||||||
| अल्फा P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| अल्फा P135 | 800 | 165 | ||||
| अल्फा ए3 | 630 | 122 | 570 | 50 | 25 | |
| अल्फा ए10 | 1205 | 290 | ||||
| अल्फा ए10बी | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| अल्फा ए15 | 1315 | 350 | ||||
| अल्फा ए15बी | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| अल्फा ए20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| अल्फा A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| अल्फा ए30 | 2190 | 890 | 1845 | 540 | 300 | |
| अल्फा ए35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| अल्फा AK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| अल्फा AM10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| अल्फा AM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| अल्फा AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| अल्फा AM20BFM | ||||||
| अल्फा AM20HBM | ||||||
| अल्फा AM20SFM | ||||||
| अल्फा AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| अल्फा AX30B | ||||||
| अल्फा एच7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| अल्फा एच10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| अल्फा JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| अल्फा JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| अल्फा MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| अल्फा MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| अल्फा MS6 | ||||||
| अल्फा MS10 | ||||||
| अल्फा MS15 | ||||||
| अल्फा ईसी350 | ||||||
| अल्फा ईसी500 | ||||||
| अल्फा ईसी650 | ||||||
| अल्फा ईसी700 | ||||||
| अल्फा M6MW | 640 | 140 | ||||
| अल्फा M6MX | 640 | 140 | ||||
| अल्फा M6MD | 640 | 140 | ||||
| अल्फा M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| अल्फा M10BD | ||||||
| अल्फा M10BWREF | ||||||
| अल्फा M20MW | 1478 | 353 | ||||
| अल्फा MK15BW | ||||||
| अल्फा M15F | ||||||
| अल्फा M15E | ||||||
| अल्फा MA30W | ||||||
| अल्फा A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| अल्फा AX30BW | ||||||
| अल्फा AM20DW | ||||||
प्लेट हीट एक्सचेंजर में दो तरल पदार्थों के पारित होने के लिए पोरथोल के साथ नालीदार धातु की प्लेटों का एक पैकेट होता है, जिसके बीच गर्मी हस्तांतरण होगा।प्लेट पैक को एक फिक्स फ्रेम प्लेट और एक जंगम दबाव प्लेट के बीच इकट्ठा किया जाता है और बोल्ट को कस कर संकुचित किया जाता है।प्लेटों में एक गैस्केट लगा होता है जो इंटर प्लेट चैनल को सील कर देता है और तरल को वैकल्पिक चैनलों में निर्देशित करता है।प्लेटों की संख्या प्रवाह दर, तरल पदार्थ के भौतिक गुणों, दबाव ड्रॉप और तापमान कार्यक्रम द्वारा निर्धारित की जाती है।प्लेट गलियारे द्रव अशांति को बढ़ावा देते हैं और अंतर दबाव के खिलाफ प्लेटों का समर्थन करते हैं।फ्रेम प्लेट और प्रेशर प्लेट को ऊपरी ले जाने वाली पट्टी से निलंबित कर दिया जाता है और निचले मार्गदर्शक बार द्वारा स्थित किया जाता है, जो दोनों एक समर्थन स्तंभ के लिए तय होते हैं।कनेक्शन फ्रेम प्लेट में स्थित होते हैं या, यदि या तो या दोनों तरल पदार्थ इकाई के भीतर, फ्रेम और दबाव प्लेटों में एक से अधिक पास बनाते हैं।
| प्लेट सामग्री | SS304, SS316, 254SMO, 904L, C276, टाइटेनियम, निकल, Incoloy825 |
| प्लेट की मोटाई | 0.5 मिमी, 0.6 मिमी, 0.7 मिमी, 0.8 मिमी, 1.0 मिमी |
| गैसकेट सामग्री: | ईपीडीएम, एनबीआर, एचएनबीआर, एचईपीडीएम, एफकेडब्ल्यू |
| गैसकेट असेंबली | क्लिप ऑन, लॉक इन, फास्टन, सरेस से जोड़ा हुआ |
| फ्रेम सामग्री | कार्बन स्टील, स्टेनलेस स्टील, स्टेनलेस स्टील कोट |
| नोक | निकला हुआ किनारा, रबड़ डालने, धातु डालने, धागा, क्लैंप |
| कनेक्शन का आकार | डीएन15 ~ डीएन500 |
| कनेक्शन मानक | अनुकूलित |
| रंग | अनुकूलित |
| आवेदन | एचवीएसी, पावर, शुगर, मरीन, केमिकल, आदि |
हीट एक्सचेंजर चयन और डिजाइन की अनिश्चितता के कारण, प्रदर्शित मूल्य एक सीमा है।विवरण के लिए, कृपया ग्राहक सेवा से संपर्क करें।यदि आप पिछली अवधि में संवाद नहीं करते हैं, तो ग्राहक सेवा इसे स्वीकार नहीं कर सकती है।
लाभ:
अन्य प्रकार के हीट एक्सचेंजर की तुलना में, प्लेट हीट एक्सचेंजर्स का सतह क्षेत्र बड़ा होता है।वे एक साथ संकुचित कई पतली धातु प्लेटों से बने होते हैं।गैसकेट हीट ट्रांसफर प्लेट से फॉर्म फ्लो चैनल के साथ जुड़ा होता है और द्रव को सील करने का कार्य करता है।विभिन्न सामग्रियों के अलग-अलग चैनल होते हैं और उनके संबंधित प्रवाह पथ में बारी-बारी से होते हैं।वे बाहर लीक नहीं होंगे।गर्मी हस्तांतरण प्लेट की संख्या द्रव की मात्रा, द्रव के भौतिक गुणों, दबाव ड्रॉप और थर्मल स्थिति के अनुसार निर्धारित की जाती है।अधिकतम गर्मी हस्तांतरण क्षेत्र को बढ़ाने के लिए प्रत्येक प्लेट नालीदार है।
